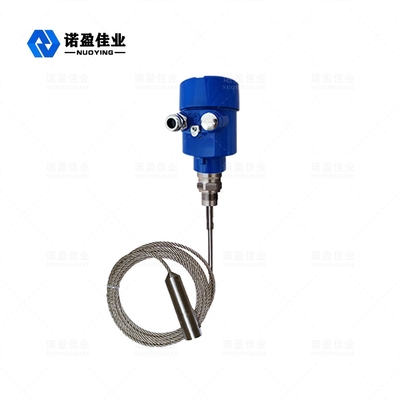

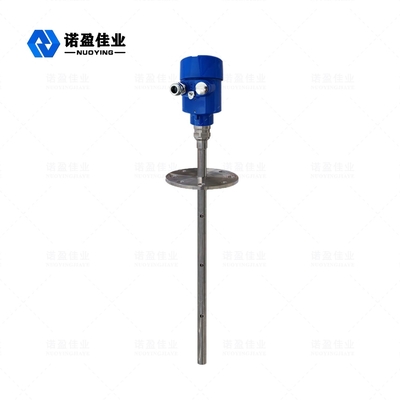

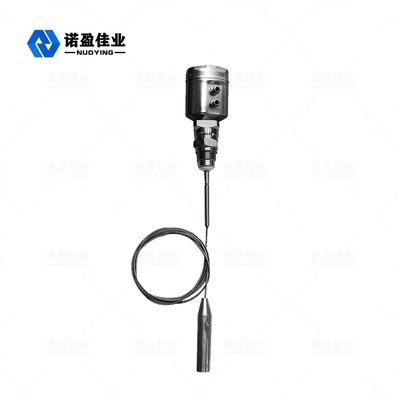

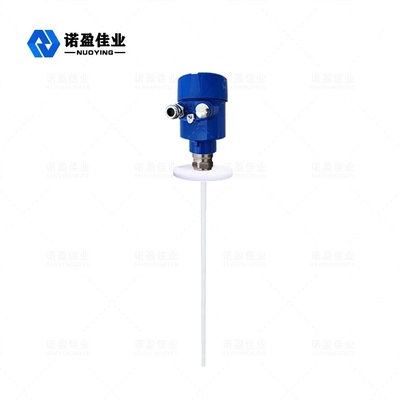

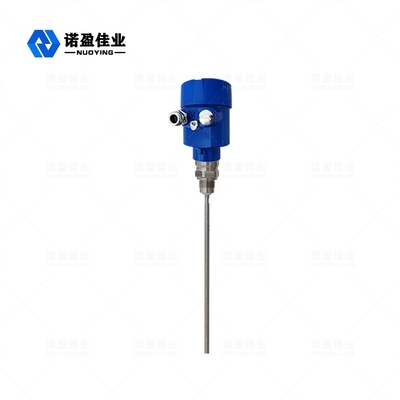

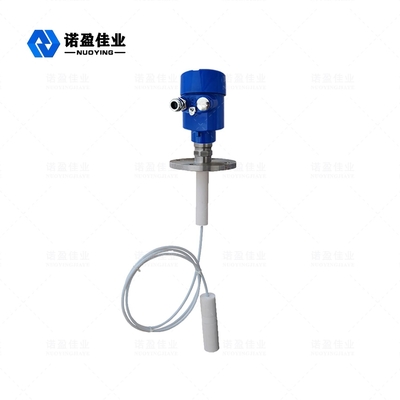

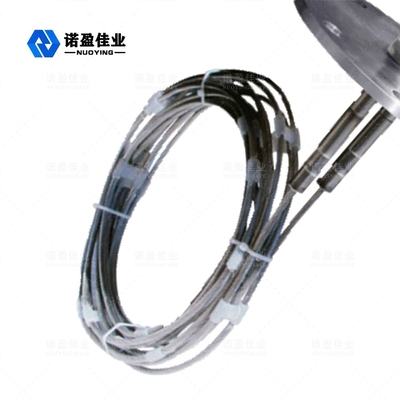

NYRD701 Lenkgerät für die kontinuierliche Messung des Radarniveaus von Flüssigkeiten, Pasten und Schlamm

NYRD701 Lenkgerät für die kontinuierliche Messung des Radarniveaus von Flüssigkeiten, Pasten und Schlamm

NYRD701 Funktionsprinzip des Radarsenders auf geführter Ebene

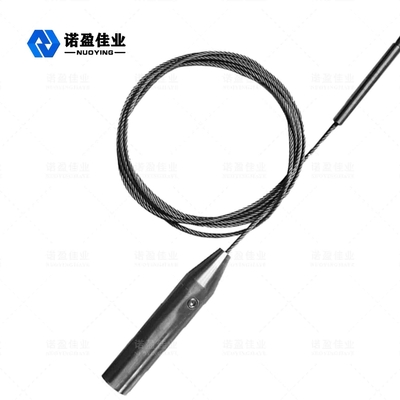

Der vom Radarsystem ausgeleitete hochfrequente Mikrowellenpuls verbreitet sich entlang der Detektionskomponente (Stahlkabel oder Stahlstange).Es verursacht eine Reflexion durch eine plötzliche Änderung der dielektrischen Konstante.Das Zeitintervall zwischen dem übertragenen und dem reflektierten Impuls ist proportional zum Abstand zum Messmedium.

Eingabe:

Das Radar ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert.und die Laufzeit kann durch elektronische Komponenten in ein Materialniveau-Signal umgewandelt werden. Die Sonde sendet einen Hochfrequenzpuls aus und verbreitet sich entlang der Kabel- oder Stangensonde.und das Abstandssignal wird in ein Materialniveau-Signal umgewandelt.

Das reflektierte Signal wird entlang der Kabel- oder Stangensonde an den elektronischen Stromkreis des Geräts übertragen.Der Mikroprozessor verarbeitet das Signal und identifiziert das durch den Mikrowellenimpuls erzeugte Echo auf der MaterialoberflächeDie korrekte Erkennung des Echo-Signals erfolgt durch eine Pulssoftware.

Die Entfernung D von der Materialoberfläche ist proportional zur pulsierenden Zeitreise T:

D=C×T/2 (C ist die Lichtgeschwindigkeit).

Da die Entfernung E des leeren Behälters bekannt ist, ist die Materialstufe L:

L=E-D

Ausgabe:

Es wird eingestellt, indem die leere Tankhöhe E (= Nullpunkt), die volle Tankhöhe F (= volle Skala) und einige Anwendungsparameter eingegeben werden.Die Anwendungsparameter passen das Gerät automatisch an die Messumgebung an, die einer Leistung von 4-20 mA entspricht.

NYRD701 Konstruktionsmerkmal für den Leitungsradar-Sender

1Der intelligente Radar-Levelmesser nutzt eine fortschrittliche Mikrowellen-Verarbeitungstechnologie und eine einzigartige Echo-Discovery-Echo-Verarbeitungstechnologie.präzisere MessungGleichzeitig ist das geführte Wellenradar adhäsionsbeständig und wird nicht von äußeren Temperaturen wie mittlerer Temperatur und Adhäsion beeinflusst.

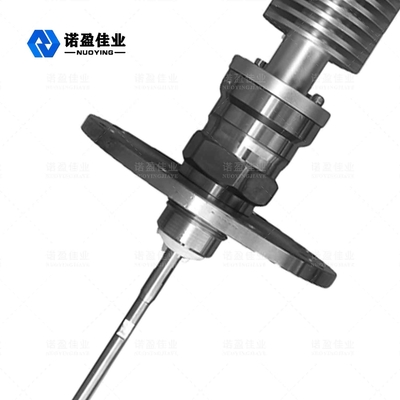

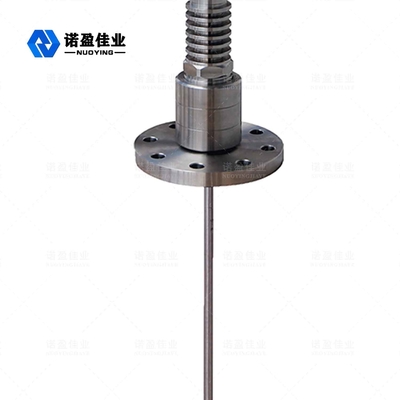

2Die unterschiedlichsten Prozessverbindungsmodi und die verschiedenen Arten von Detektionskomponenten machen die 70X-Radaranlagenmessgeräte der Reihe für verschiedene komplexe Arbeitsbedingungen und Anwendungen geeignet.So wie hohe Temperaturen, Hochdruck- und Niederdielektrikkonstantenmedien.

3.Mit dem Impulsbetrieb hat das Produkt eine äußerst geringe Emissionsleistung und kann ohne Schaden für den menschlichen Körper und die Umwelt in verschiedene Metall- und Nichtmetallbehälter eingebaut werden.

NYRD701 Technische Parameter für Leitradarübertragungsgeräte

Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

NYRD701 Anwendungsbereich von Leitungsradarsendern

1.Kraftwerke: Speicher, Silopumpen, Dampflöffel, Aschlager, Öltanks usw.

2.Ölfeld: Rohölspeicher, raffinierte Ölspeicher, Dreiphasen-Separatoren, Absetztanks, Abwassertanks, Bohrschlammtanks usw.

3Chemie: Rohöldestillationsturm, Rohstoffsilos, Zwischensilos, Reaktionsbehälter, Ammoniakbehälter, Asphaltspeicher usw.

4.Metallurgie: Rohstoffsilos, Hilfsmaterialsilos, Puffertanks für Elektrolytzellen usw.

5.Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, Überschwemmungen in Städten usw.

6Lebensmittel: Saftfabrik, Milchfabrik, Rohzuckerspeicher, Tomatenpasta Speicher, Brauerei Speicher usw.

7.Pharmazeutika: Chinesische pharmazeutische Speichertanks, Separatoren, Fermentationstanks usw.

8.Wasserbehandlung: Stauseen, Schlammbecken, Wasseraufbereitungstanks, Sedimentationstanks, tiefe Brunnen, Trinkwassernetze usw.

9.Papier: Rohstoffsilos, Lagerturm, Trocknungstrommel, chemische Stofflager usw.

10Andere: Steinbruch, Kohlenbergbau, Umweltschutz, Schiffbau und andere Industriezweige.
