| Markenbezeichnung: | NUOYINGJIAYE |
| Modellnummer: | NYRD701 |
| MOQ: | 1 pc |
| Preis: | $450~$1700/pc |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 1000 pcs/month |

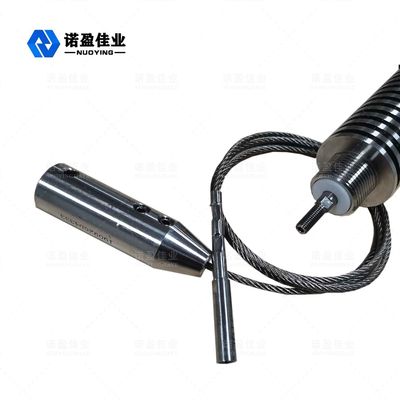

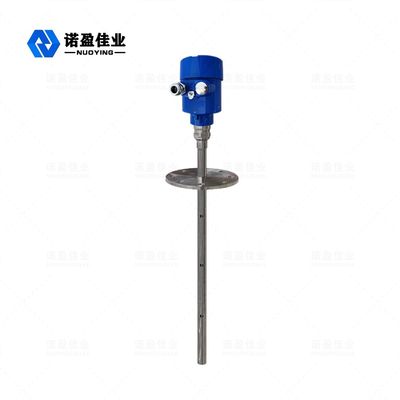

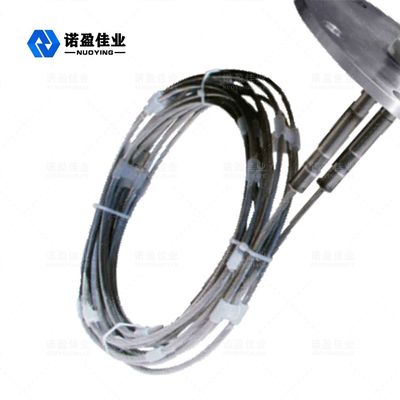

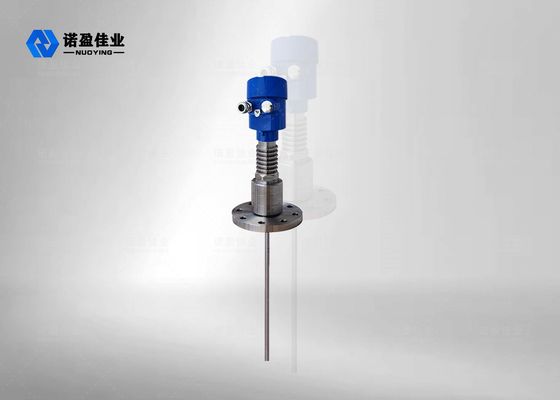

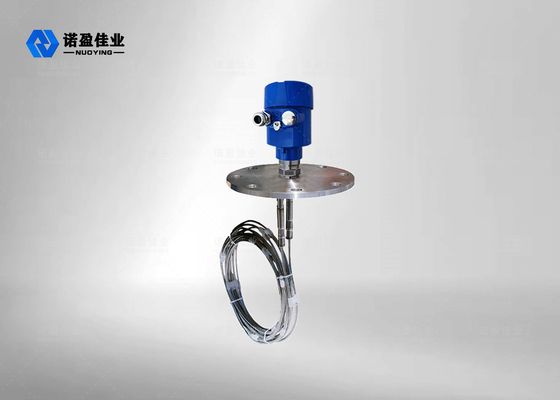

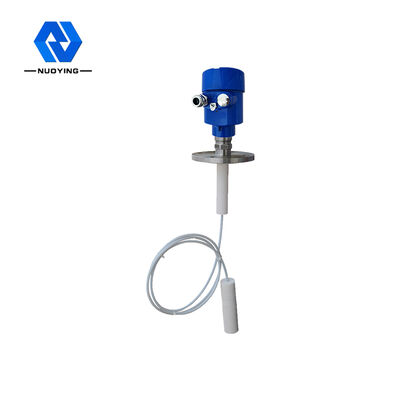

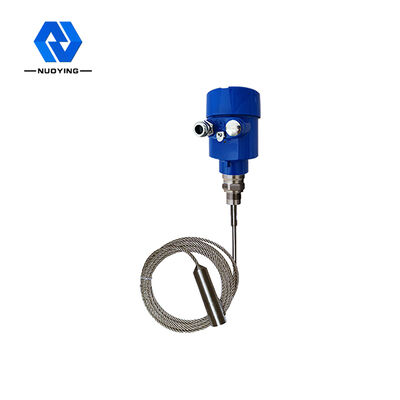

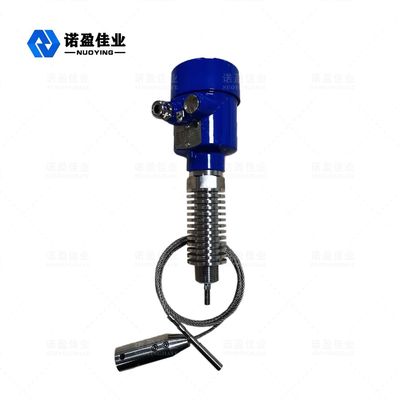

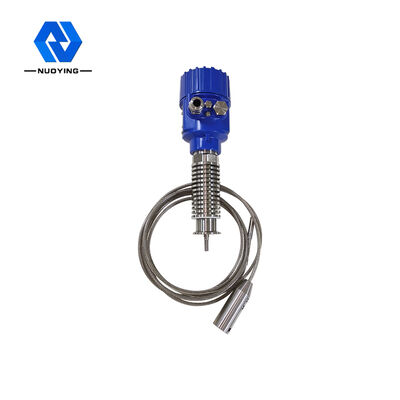

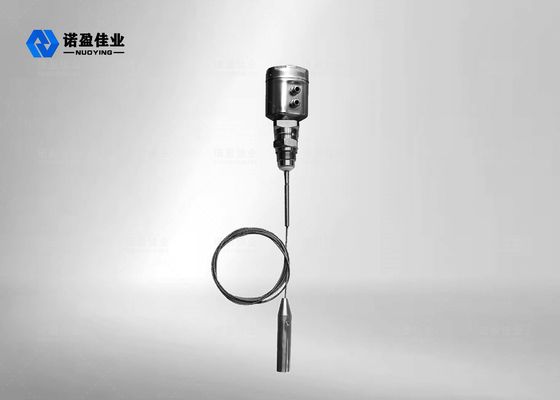

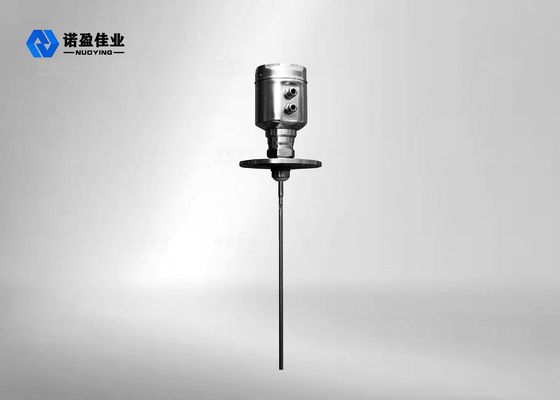

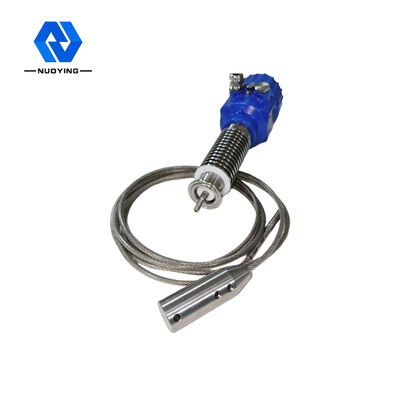

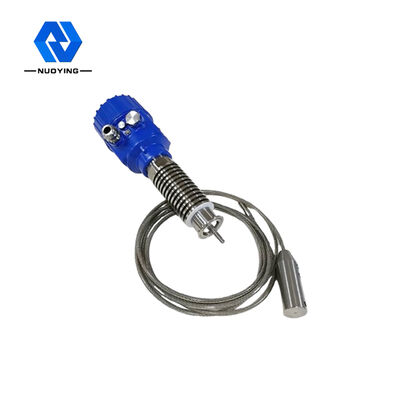

NYRD 701 Geführter Wellenradar-Füllstandtransmitter SS304 SS316 Stabsonde -20～80 °C
Funktionsprinzip des NYRD 702 Geführter Wellenradar-Füllstandtransmitters 6m Kontaktierbar Hohe Genauigkeit
Der vom geführten Wellenradar emittierte Hochfrequenz-Mikrowellenimpuls breitet sich entlang der Detektionskomponente (Stahlkabel oder Stab) aus und trifft auf das Messmedium. Aufgrund der plötzlichen Änderung der Dielektrizitätskonstante kommt es zu einer Reflexion, und ein Teil der Impulsenergie wird zurückreflektiert. Das Zeitintervall zwischen dem gesendeten Impuls und dem reflektierten Impuls steht im Verhältnis zum Abstand des Messmediums.
Eingabeprozess
Geführter Wellenradar ist ein Messwerkzeug, das auf dem Prinzip der Laufzeitmessung basiert. Die Radarwelle bewegt sich mit Lichtgeschwindigkeit, und die Laufzeit kann durch elektronische Komponenten in ein Objektfüllstandsignal umgewandelt werden. Die Sonde sendet Hochfrequenzimpulse aus und breitet sich entlang des Kabel- oder Stabfühlers aus.
Ausgabeprozess
Durch Eingabe der leeren Tankhöhe E(= Null), der vollen Tankhöhe F(= voller Bereich) und einiger Anwendungsparameter passt die Anwendung die Messvorrichtung automatisch an die Messumgebung an, was einem 4-20mA-Ausgang entspricht.
Konstruktionsmerkmaledes NYRD 702 Geführter Wellenradar-Füllstandtransmitters 6m Kontaktierbar Hohe Genauigkeit
◎Der Objektfüllstandsmesser mit geführter Welle verwendet fortschrittliche Mikrowellenverarbeitungstechnologie und eine einzigartige Echo-Entdeckungs-Echo-Verarbeitungstechnologie, Kontaktmessung, hohe Messgenauigkeit, genauere Messung. Gleichzeitig wird der geführte Wellenradar nicht durch äußere Einflüsse wie Mediumtemperatur und Anhaftung beeinflusst.

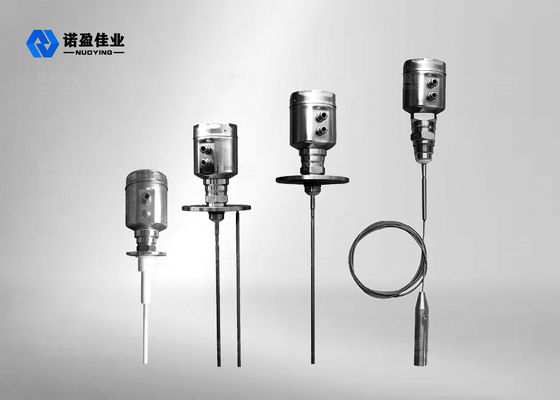

◎Die Objektfüllstandsmesser der Serie 70X mit geführter Welle eignen sich aufgrund der verschiedenen Prozessanschlussmodi und Detektionsmodultypen für verschiedene komplexe Arbeitsbedingungen und Anwendungen. Wie z. B.: hohe Temperatur, hoher Druck und Medium mit niedriger Dielektrizitätskonstante.
◎Impulsbetriebsart, geringe Sendeleistung, kann in einer Vielzahl von Metall- und Nichtmetallbehältern installiert werden, ohne Schaden für den menschlichen Körper und die Umwelt.
Technische Parameter des 30m Kontaktierbaren & Hochgenauen NYRD 701 Geführter Wellenradar-Füllstandmessers bei hoher Temperatur, hohem Druck
| Typische Anwendung | Flüssigkeit (niedrige Dielektrizität, eingebaute Heizspule, Leiter,) |
| Staub (Flugasche, Kalksteinpulver,) | |
| Feststoff (Getreide, Kies) | |
| Produktmodell | NYRD701 |

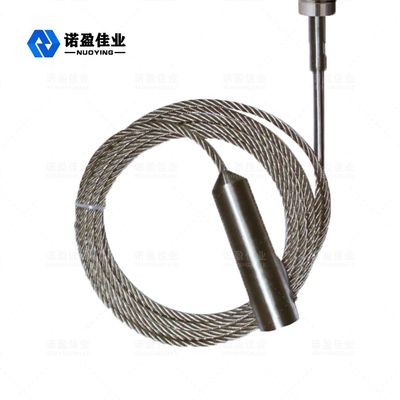

| Antennenform | Kabeltyp, Stabtyp, |
| Antennenmaterial | PTFE, 304, 316 |
| Echo-Abtastung | 55 Mal/s |
| Messbereich | 6m, 30 m |
| Messgenauigkeit | 0,05 % ~ 0,1 % F.S |
| Stromversorgung | 24VDC (Zwei-Draht, Vier-Draht), 220VAC |
| Signalausgang | 4... 20mA/HART/RS485/Modbus... |
| Prozesstemperatur | -40~ +130 °C, -40~ +250 °C, -40~ +500 °C |
| Prozessdruck | -0,1~2,0 MPa, -0,1~4,0 MPa |
| Prozessanschluss | Gewinde, Halterung, Flansch, Klemme (optional) |
| Elektrische Schnittstelle | M20×1,5, ½ " NPT |
| Schutzart | IP 65, IP 67, IP 68 |
| Explosionsschutzart | ExdIICT6Gb |
※Hinweis: Das Produkt kann nach den spezifischen Anforderungen der Benutzer angepasst werden.
