| Markenbezeichnung: | NUOYINGJIAYE |
| Modellnummer: | NYRD701 |
| MOQ: | 1 pc |
| Preis: | $450~$1700/pc |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 1000 pcs/month |

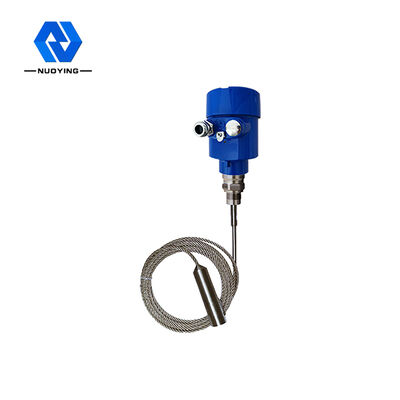

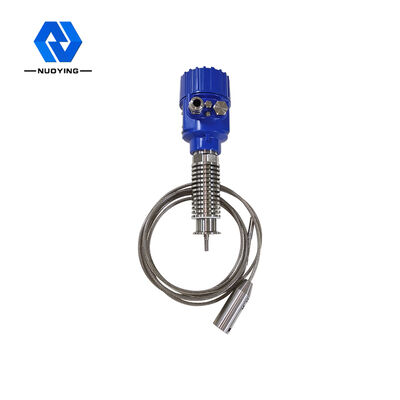

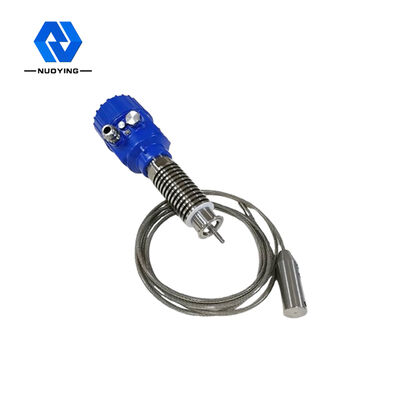

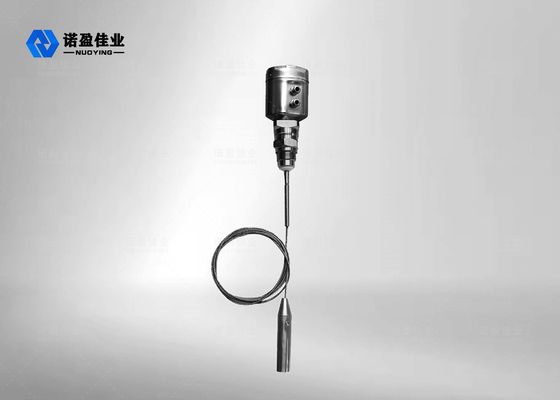

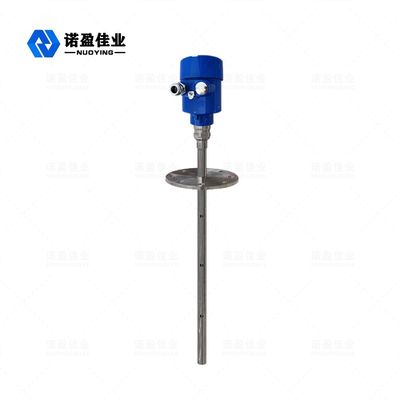

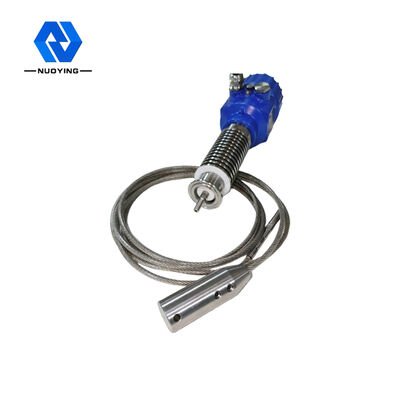

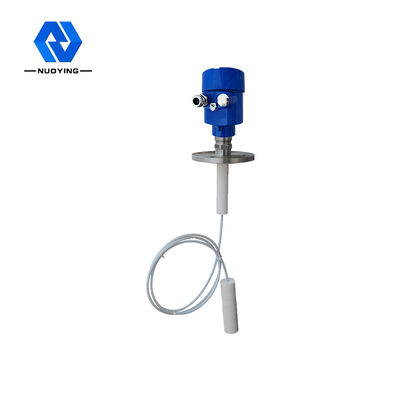

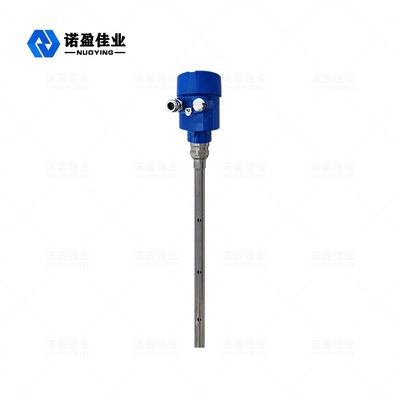

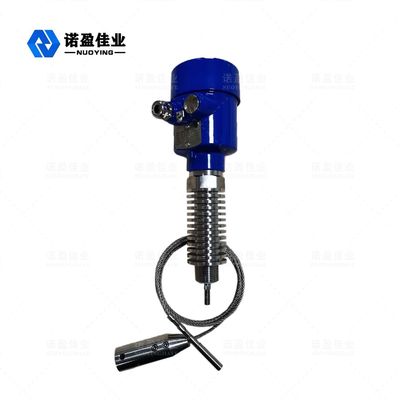

NYRD 701 30m Führungswellenradar-Niveausmessgerät für Emulsionsschichten in der Öl- und Gasindustrie, der Chemie- und Petrochemieindustrie
Arbeitsprinzip30m Kontaktfähiges Radarsystem für starke Korrosionsflüssigkeit NYRD 701

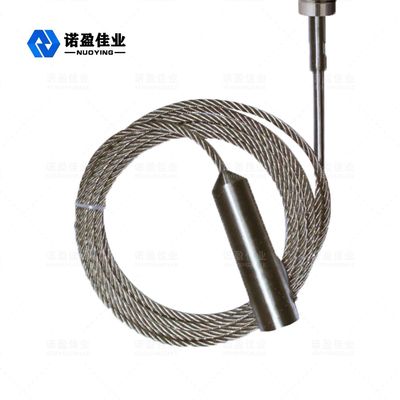

Der vom Radarsystem mit geführten Wellen emittierte Hochfrequenz-Mikrowellenpuls verbreitet sich entlang der Detektionskomponente (Stahlkabel oder Stahlstange) und trifft auf das Messmedium.Aufgrund der plötzlichen Veränderung der Dielektrikkonstante, verursacht es eine Reflexion, und ein Teil der Impulsenergie wird zurück reflektiert.Das Zeitintervall zwischen dem übertragenen und dem reflektierten Impuls ist proportional zur Entfernung des Messmediums..
Ich...nput-Prozess
Das Radar ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert.und die Laufzeit kann durch elektronische Komponenten in ein Objektsignal umgewandelt werdenDie Sonde sendet einen Hochfrequenzimpuls aus und verbreitet sich entlang der Kabel- oder Stangensonde.
OAusgabeprozess
Durch Eingabe der leeren Tankhöhe E ((= Null), der vollen Tankhöhe F ((= voller Bereich) und einiger Anwendungsparameter werden die Anwendungsparameter das Messgerät automatisch an die Messumgebung anpassen.mit einer Leistung von 4 bis 20 mA.
Konstruktionsmerkmalevon30m Kontaktfähiges Radarsystem für starke Korrosionsflüssigkeit NYRD 701
◎Geleitete Wellen-Radar-Objektniveaumeter übernimmt fortschrittliche Mikrowellen-Verarbeitungstechnologie und einzigartige Echo Discovery Echo-Verarbeitungstechnologie, Kontaktmessung, hohe Messgenauigkeit,präzisere MessungGleichzeitig wird das Radarsystem nicht von äußeren Umgebungen wie mittlerer Temperatur und Haftung beeinflusst.
◎Das 70X-Radarsystem für die Steuerung von Wellen ist aufgrund der verschiedenen Prozessverbindungsmodi und Detektionsmodultypen für verschiedene komplexe Arbeitsbedingungen und Anwendungen geeignet.Wie zum Beispiel: hohe Temperatur, hoher Druck und niedrige dielektrische Konstante.
◎Pulse-Arbeitsmodus, geringe Emissionsleistung, kann in einer Vielzahl von Metall-, Nichtmetallbehältern installiert werden, keine Schäden für den menschlichen Körper und die Umwelt.
Technischer Parameter von30m Kontaktfähiges Radarsystem für starke Korrosionsflüssigkeit NYRD 701
| Typische Anwendung | Flüssigkeit (starke Korrosion, geringe dielektrische Konstante, Haftung, hohe Temperatur und hoher Druck, eingebaute Heizspule, Leiter, schwimmende Platte und andere komplexe Anlässe) |
| Staub (Fliegenasche, Kalksteinpulver, Zementpulver, Beton und andere Medien) | |
| Feststoffe (kleine Partikel, Körner, Kies, Sand und andere Medien) | |
| Produktmodell | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |

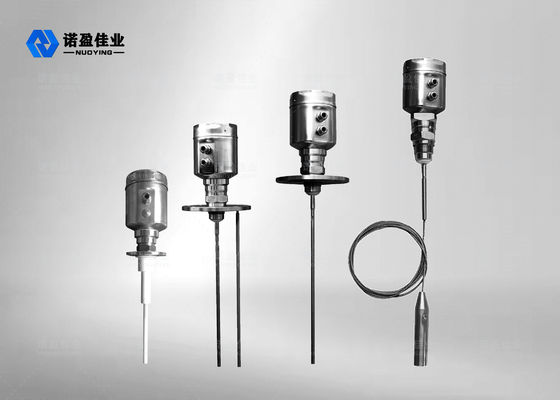

| Antennenform | Kabeltyp, Stangentyp, Doppelkabeltyp, Doppelstangentyp, Wellenleitrohrtyp |
| Antennenmaterial | PTFE, 304, 316 |
| Nachhallprobenahme | 55 mal /s |
| Messbereich | 6 m, 30 m |
| Messgenauigkeit | 00,05% ~ 0,1% F.S. |
| Stromversorgung | 24VDC (zwei Leitungen, vier Leitungen), 220VAC |
| Ausgang des Signals | 4... 20mA/HART/RS485/Modbus... |
| Prozesstemperatur | -40 ~ + 130 °C, -40 ~ + 250 °C, -40 ~ + 500 °C |
| Prozessdruck | -0,1 bis 2,0 MPa, -0,1 bis 4,0 MPa |

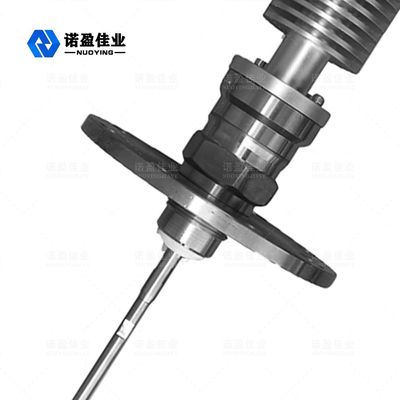

| Prozessverbindung | Gewinde, Halterung, Flansche, Klemme (optional) |
| Elektrische Schnittstelle | M20 × 1,5 " NPT |
| Schutzgrad | IP 65, IP 67, IP 68 (optional) |
| Explosionssicherheit | ExiaIICT6Ga, ExdIICT6Gb (siehe Besonderheiten in der Bescheinigung) |
※Anmerkung:Das Produkt kann nach den spezifischen Anforderungen der Benutzer angepasst werden.
